Qu’est-ce qu’une ancre à clous et quand devriez-vous en utiliser une ?

Un ancre à clous est un dispositif de fixation monobloc qui combine un clou à béton et un manchon d'ancrage, lui permettant d'être enfoncé directement dans le béton, la maçonnerie ou le bloc avec un marteau — aucun pré-perçage n'est requis dans de nombreuses applications. Pour les artisans et les bricoleurs qui ont besoin d'un ancrage rapide, fiable et discret dans des matériaux durs, le ancre à clous offre des temps d'installation jusqu'à 70 % plus rapides que les chevilles à expansion traditionnelles qui nécessitent un foret et une vis séparés.

Ce guide explique exactement comment ancre à clouss travaux, les types disponibles, comment ils se comparent aux méthodes de fixation alternatives, les données sur la capacité de charge, les meilleures pratiques d'installation et les réponses aux questions les plus courantes.

Comment fonctionne une ancre à clous ?

Un ancre à clous fonctionne par expansion mécanique : une tige en acier trempé (le clou) est enfoncée dans un corps d'ancrage préinstallé ou co-installé (manchon), forçant la section inférieure du manchon à se dilater vers l'extérieur contre les parois du trou ou le matériau de base, créant ainsi un verrouillage par friction et roulement qui résiste à l'arrachement. Le processus est simple :

1. Positionner l'ancre — Placer l'ensemble d'ancrage (clou pré-inséré sans serrer dans le manchon) contre le matériau à l'endroit désiré.
2. Enfoncer le clou — Frappez la tête du clou avec un marteau (ou un outil à poudre pour les applications à volume élevé) jusqu'à ce que le clou soit complètement en place et affleurant.
3. L'expansion verrouille l'ancre — Lorsque le clou descend dans l'alésage du manchon, une section effilée à l'extrémité du clou force les branches inférieures du manchon à s'écarter vers l'extérieur, saisissant ainsi le matériau environnant.
4. Installer le luminaire — La tête du clou (ou une rondelle/bride intégrée à certains modèles) fixe le luminaire à la surface.

Dans les applications pré-percées, le manchon est d'abord inséré dans un trou pilote de taille correcte, puis le clou est enfoncé. Dans les conceptions à entraînement direct adaptées à la maçonnerie plus tendre, l'ensemble de l'assemblage pénètre dans le matériau sans pré-perçage.

Tapezs d’ancrages à clous : quelle conception convient à votre application ?

Unncrages à clous ne sont pas universelles. Il existe plusieurs conceptions distinctes, chacune optimisée pour différents matériaux de base, directions de charge et méthodes d'installation.

1. Unncre à entraînement par marteau (ancre à goupille)

Le ancre à marteau est la forme la plus courante d’ancrage à clous pour une utilisation générale dans la construction. Il se compose d'un manchon en alliage de zinc ou en nylon et d'une broche en acier au carbone trempé. Le manchon est inséré dans un trou pré-percé (correspondant au diamètre extérieur du manchon), le dispositif est placé sur la bride du manchon et la goupille est enfoncée au ras avec un marteau. Les tailles standard vont de 1/4" × 1" à 3/8" × 3", avec des charges de cisaillement de travail de 200 à 900 lb selon la taille et le matériau de base. Il est idéal pour fixer des fourrures, des clips de conduits, des boîtiers électriques et des plaques de seuil aux sols en béton ou aux murs en blocs.

2. Unncrage à entraînement en zinc (ancrage à goupille à tête plate)

Le ancre d'entraînement en zinc utilise un manchon en alliage de zinc pour une résistance modérée à la corrosion et une tête plate et à profil bas qui affleure la surface du luminaire une fois enfoncée. Il est couramment utilisé dans les applications intérieures à faible charge : fixation de rails métalliques, de colliers de serrage, de clips de gestion des câbles et de signalisation sur du béton ou des blocs. Les ancrages en zinc ne sont pas recommandés pour les environnements extérieurs ou à forte humidité ; les versions en acier inoxydable ou en nylon doivent être remplacées dans ces conditions.

3. Ancrage à clous en nylon

Un ancre à clous en nylon remplace le manchon métallique par un corps en nylon, lui conférant une immunité totale à la corrosion, une isolation électrique et une compatibilité avec les matériaux que le contact galvanique avec le métal pourrait endommager. Les applications courantes incluent l'ancrage de carrelage et de pierre, les exigences d'isolation électrique et les environnements extérieurs où la corrosion des métaux est un problème. Le compromis est une résistance au cisaillement et à la traction inférieure par rapport aux conceptions à manchon métallique – généralement une charge de travail de 100 à 400 lb contre 200 à 900 lb pour les versions en zinc ou en acier.

4. Ancrage à entraînement par poudre (clou PAF)

Dans la construction commerciale à grand volume, un fixation à poudre (PAF) - également appelé ancre à clou actionnée par poudre - utilise une charge explosive contrôlée pour enfoncer un clou durci directement dans le béton ou l'acier en une fraction de seconde. Ce sont les plus rapides ancre à clouss disponible, largement utilisé pour fixer des rails en acier aux dalles de béton, des plaques de fond en bois au béton et des grilles de plafond suspendu aux tabliers en béton. Des profondeurs de pénétration de 1/2" à 1-1/4" dans le béton sont typiques, avec des valeurs de cisaillement de 500 à 1 500 lb par fixation dans du béton de 3 000 PSI.

5. Clou coupé en béton (clou de maçonnerie)

Le simplest form of a ancre à clous , le durci clou coupé en maçonnerie est enfoncé directement dans les joints de mortier ou dans des blocs plus mous sans manchon. Il s'agit de l'option la moins coûteuse (à peine 0,03 $ par fixation en vrac) et la plus rapide à installer, mais aussi la moins cohérente en termes de valeurs de maintien et ne convient pas aux charges structurelles. Idéal pour fixer des fourrures aux joints de mortier, aux coffrages temporaires ou aux garnitures légères à bloquer.

Comparaison des types d'ancrages à clous : charges, matériaux et meilleures utilisations

Tableau 1 : Comparaison des types d'ancrages à clous par matériau, capacité de charge, méthode d'installation et coût.

Ancrage à clous et autres fixations pour béton : comment se comparent-ils ?

Le ancre à clous excelle en termes de rapidité et de simplicité, mais ce n’est pas toujours le meilleur choix. Comprendre comment il se compare aux chevilles à vis, aux chevilles à coin et aux chevilles adhésives vous permet de sélectionner la bonne fixation pour le travail.

Tableau 2 : Ancrages à clous par rapport aux fixations pour béton alternatives – vitesse, charge, amovibilité et meilleurs cas d'utilisation.

À retenir : Choisissez un ancre à clous lorsque la vitesse d'installation compte le plus, la charge est légère à modérée (moins de 900 lb) et la permanence est acceptable. Pour les charges structurelles lourdes, les zones sismiques ou les applications nécessitant un retrait ultérieur, les ancrages à coin, les ancrages à vis ou les ancrages adhésifs sont plus appropriés.

Capacité de charge des ancrages à clous : ce que signifient les chiffres

Données de capacité de charge pour ancre à clouss est généralement publié sous la forme charge ultime (charge de défaillance lors des tests) divisée par un facteur de sécurité de 4:1 pour arriver à la charge de travail admissible . Concevez toujours en fonction de la charge (de travail) admissible, et non de la charge ultime. Variables clés qui affectent les performances :

• Résistance à la compression du béton (PSI) — Un béton à PSI plus élevé (par exemple, 4 000 PSI) donne des valeurs d'ancrage nettement plus élevées que le béton à 2 500 PSI. Une ancre à marteau de 1/4" × 1" peut atteindre 300 lb de cisaillement dans un béton de 3 000 PSI, mais seulement 185 lb dans un béton de 2 000 PSI.
• Unnchor diameter and embedment depth — Un diamètre plus grand (3/8" contre 1/4") et un plus grand encastrement augmentent considérablement la résistance à l'arrachement. Une ancre de 3/8" × 3" peut supporter 3 fois la charge d'une unité de 1/4" × 1" dans le même matériau de base.
• Distance de bord et d'espacement — Installation d'un ancre à clous trop près d'un bord en béton réduit considérablement la capacité. La distance minimale du bord est généralement de 10 × le diamètre de l'ancrage (par exemple, 2-1/2" pour un ancrage de 1/4"). L'espacement minimum entre les ancrages est également généralement de 10 × diamètre.
• Direction de la charge — Les charges de cisaillement (parallèles à la surface) sont généralement supérieures aux charges de traction (perpendiculaires, d'arrachement) pour les ancrages à clous.
• État du matériau de base — Le béton fissuré, les blocs creux ou la maçonnerie détériorée réduisent tous les valeurs de tenue. Unncrages à clous are not rated for use in cracked concrete dans des conditions de charge dynamique ou sismique.

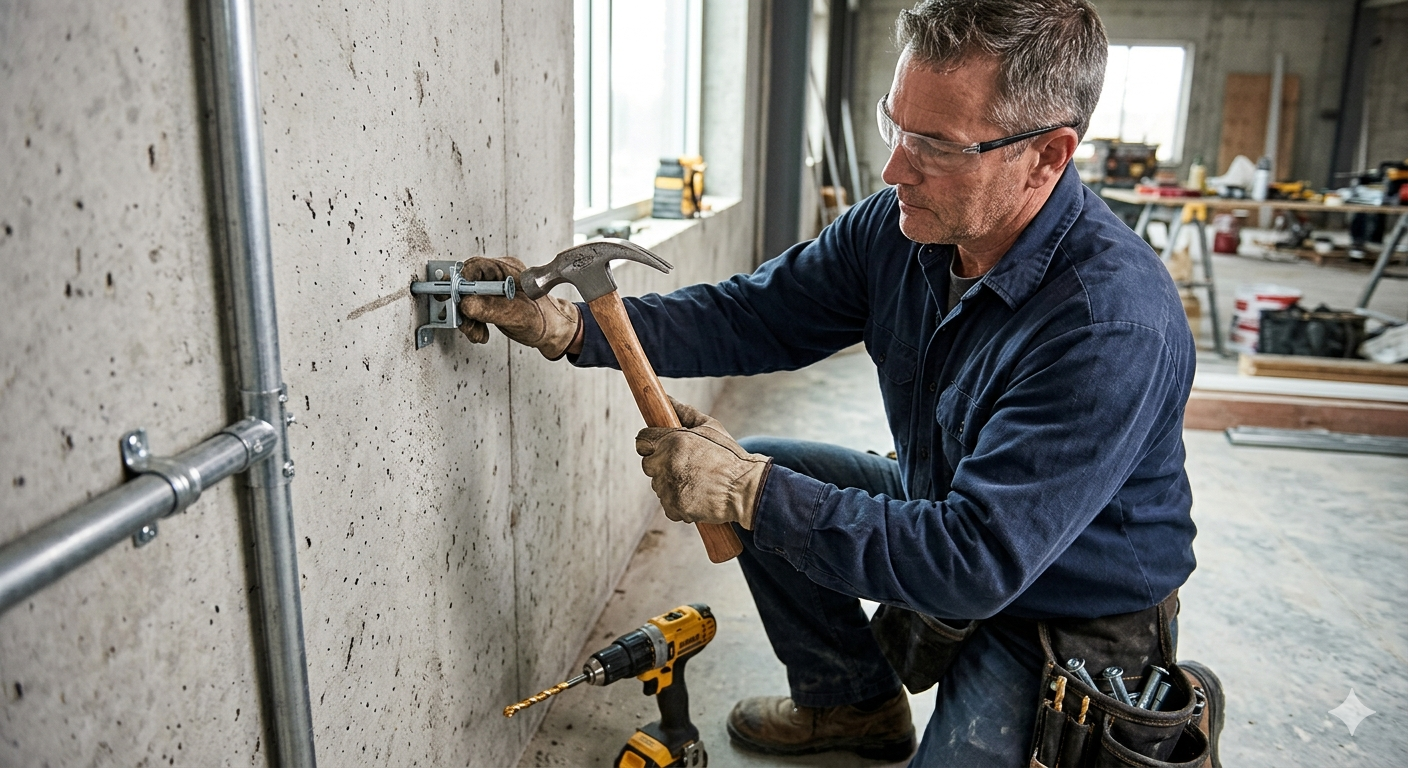

Comment installer une ancre à clous : guide étape par étape

Installation correcte d'un ancre à clous est simple mais nécessite une attention particulière à la taille des trous, à la profondeur et à l'enfoncement perpendiculaire – les erreurs à n'importe quelle étape réduisent la force de maintien de 30 à 60 %.

Outils et matériaux nécessaires

• Marteau perforateur avec mèche à maçonnerie à pointe de carbure de taille appropriée (le diamètre correspond au diamètre extérieur du manchon d'ancrage)
• Marteau (16 à 22 oz de panne ronde ou marteau à panne fendue)
• Jauge de profondeur ou ruban à mesurer
• Air comprimé ou poire à souffler (pour nettoyer le trou)
• Unncrages à clous dans la taille et le matériau requis
• Lunettes de sécurité

Étapes d'installation

1. Marquer l'emplacement — Utilisez un crayon ou un marqueur pour indiquer exactement où l'ancrage sera placé, en vous assurant que les exigences de distance au bord sont respectées (minimum 10 × le diamètre de l'ancrage à partir de tout bord en béton).
2. Percez le trou pilote — À l'aide d'un marteau perforateur avec la mèche à maçonnerie en carbure appropriée, percez perpendiculairement à la surface jusqu'à la profondeur requise (longueur d'ancrage 1/2" minimum pour l'élimination des débris). Le perçage en biais affaiblit l'installation de l'ancrage.
3. Nettoyer le trou — Soufflez la poussière de béton du trou avec de l'air comprimé ou une poire à soufflage. Les débris laissés dans le trou empêchent l'expansion complète du manchon et réduisent la force de maintien jusqu'à 40 %.
4. Positionner le luminaire (le cas échéant) — Si l'ancrage passe à travers un trou de luminaire, alignez le luminaire avant d'insérer l'ancrage.
5. Insérez l'ancre — Poussez le ancre à clous (manchon avec goupille pré-insérée sans serrer) dans le trou jusqu'à ce que la bride affleure le luminaire ou la surface.
6. Conduisez la goupille — Frappez la tête du clou d'équerre et à plusieurs reprises avec le marteau jusqu'à ce que la tête du clou affleure complètement le haut du manchon. Nécessite généralement 5 à 15 coups de marteau fermes. Ne frappez pas trop fort une fois le rinçage effectué – cela pourrait endommager le mécanisme d’expansion.
7. Inspecter l'installation — Vérifiez visuellement que la goupille est bien en place, que la bride du manchon est bien serrée à la surface et qu'il n'y a aucun espace entre le luminaire et le matériau de base.

Conseil de pro : Si la goupille touche le fond avant que la bride ne soit bien en place, le trou est trop profond. Si la goupille ne peut pas être enfoncée sans force excessive, le trou peut être sous-dimensionné — ne forcez jamais un ancrage mal assorti, car vous risqueriez de fendre le manchon et de perdre toute force de maintien.

Applications courantes des ancrages à clous dans la construction et le bricolage

Unncrages à clous sont l'une des fixations légères les plus polyvalentes dans la construction en béton et en maçonnerie, utilisées dans une large gamme d'applications commerciales, industrielles et résidentielles.

Utilisations commerciales et industrielles

• Unttaching electrical conduit clips and EMT straps to concrete walls and ceilings
• Sécurisation des canaux à entretoises métalliques (unistrut) sur des tabliers en béton
• Fixation des supports de grille de plafond suspendu aux soffites de dalles en béton
• Installation de colliers de support de tuyaux et de supports de chemins de câbles
• Unnchoring metal stud track bottom plates to concrete floors (with PAF nail anchors)
• Montage des cadres de panneaux d'accès et des plaques de seuil de porte

Utilisations résidentielles et de bricolage

• Unttaching furring strips to concrete basement walls for paneling or insulation framing
• Fixation des supports d'étagères muraux aux murs de fondation en béton ou en blocs
• Fixation des garnitures de fenêtre, des encadrements de portes et des plinthes au béton ou à la maçonnerie
• Installation de la quincaillerie de base de poteaux de clôture extérieure dans des patios en béton
• Unnchoring light fixtures, motion sensors, and security cameras to masonry exteriors
• Unttaching garden edging and landscape border clips to concrete walkways

Comment choisir la bonne taille d’ancrage pour clouage

Sélection du bon ancre à clous La taille nécessite d'équilibrer la charge requise, le diamètre du trou de fixation, le matériau de base et la profondeur d'encastrement disponible. Utilisez la logique de dimensionnement suivante :

Tableau 3 : Guide des tailles d'ancrage pour clouage avec exigences en matière de foret, profondeur d'ancrage et valeurs de charge admissibles dans un béton de 3 000 PSI.

Principales erreurs d’ancrage par clouage et comment les éviter

La plupart ancre à clous les échecs sur le terrain remontent à un petit ensemble d’erreurs d’installation évitables. En être conscient avant de commencer peut éviter des retouches coûteuses.

• Mauvais diamètre de trou — L'erreur la plus courante. L'utilisation d'un foret même 1/32" trop grand fait tourner le manchon dans le trou au lieu de se dilater, ce qui donne une force de maintien proche de zéro. Vérifiez toujours que la taille du foret correspond exactement au diamètre extérieur du manchon d'ancrage.
• Profondeur de trou insuffisante — Si le trou est trop peu profond, la goupille ne pourra pas se déplacer suffisamment loin pour dilater complètement le manchon. Percez toujours au moins 1/2" plus profond que l'encastrement minimum de l'ancre.
• Trou sale — La poussière et les débris de béton présents dans le trou agissent comme un lubrifiant, réduisant jusqu'à 40 % la friction entre le manchon expansé et la paroi du trou. Soufflez toujours le trou avant d’insérer l’ancre.
• Installation dans des cellules en blocs creux -Un ancre à clous enfoncé dans la cavité creuse d'un bloc CMU n'a rien contre quoi se dilater et échouera immédiatement. Ancrez toujours dans l'âme solide ou la coque frontale du bloc, ou utilisez plutôt un ancrage à bascule ou pour mur creux.
• Conduire en angle -Unn angled hole and angled installation create asymmetric expansion, reducing holding strength and creating eccentric loading on the fixture.
• Installation trop près d'un bord ou d'un autre ancrage — Le non-respect des distances minimales de bord et d'espacement provoque la rupture du cône de béton à des charges bien inférieures à la capacité nominale. Maintenir un diamètre ≥ 10× à partir des bords et entre les ancrages.

Foire aux questions sur les ancrages à clous

Conclusion : Quand une ancre à clous est-elle le bon choix ?

Un ancre à clous est le bon choix lorsque vous avez besoin d'une solution de fixation rapide, permanente, légère à modérée dans le béton massif ou la maçonnerie et que la vitesse d'installation est une priorité. Pour les conduits, les fourrures, les colliers de serrage, les grilles de plafond, les plaques de seuil et des centaines de tâches de construction similaires, aucune fixation n'égale la combinaison de simplicité, de vitesse (5 à 15 secondes par ancrage), de faible coût (0,10 à 0,60 $ par unité) et de capacité de charge adéquate.

Où ancre à clouss ne suffisent pas : charges structurelles lourdes supérieures à 1 000 lb, charges sismiques ou dynamiques, béton fissuré, cellules de blocs creux ou toute application nécessitant un retrait ultérieur ; les systèmes d'ancrage alternatifs sont la bonne solution.

Le keys to reliable performance are straightforward: match anchor size and sleeve material to the application, drill the hole to the exact diameter with adequate depth, clean the hole before inserting the anchor, drive the pin squarely to full engagement, and respect minimum edge and spacing distances. Do these five things consistently, and a ancre à clous fonctionnera à sa pleine capacité nominale à chaque fois.
